案例背景

　　某电子公司在供应商保养空压机时，发现列管换热器结垢严重。此换热器采取开式冷却水与气体进行换热（系统有做水处理）；属于气走管层、水走壳层式，气体进入管层内的最高温度达到200℃，容易造成壳层污垢沉积结垢。积垢分布列管的高温段（1-7层）。

　　基础知识

　　列管式换热器是目前应用最广泛的一种换热设备。与其它几种间壁换热器相比，单位体积设备所能提供的传热面积要大得多，传热效果也较好。

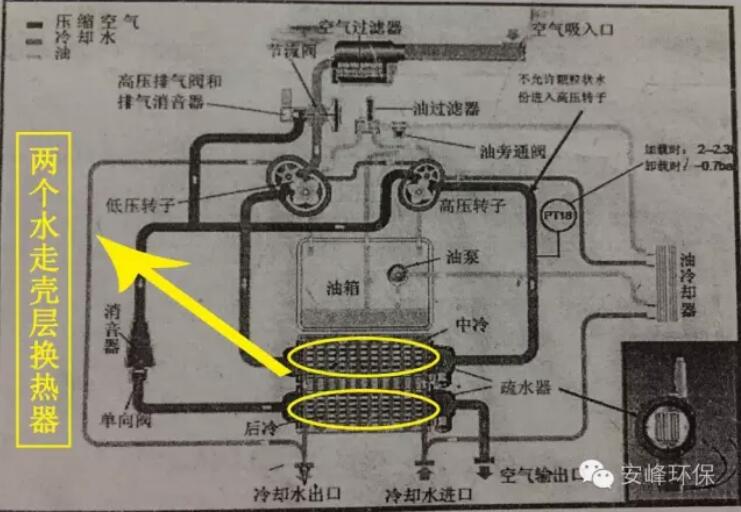

　　▲空压机原理图

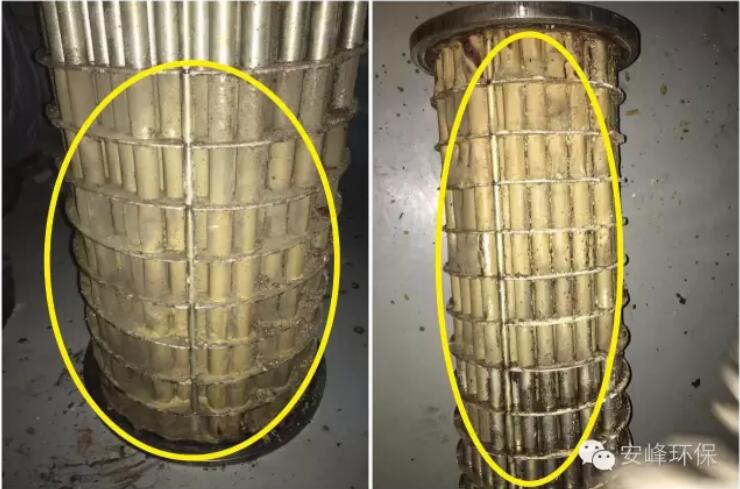

　　▲两个列管换热器结垢状况

　　垢类分析及产生原因

　　列管外围黄色固体为碳酸钙垢，列管内部的垢为黑色的粘泥沉积物。

　　垢产生原因分析：

　　1.结垢与列管温度有关，所有积垢分布在列管的高温段（1-7层）。

　　2.列管采取开式冷却水进行换热。由于夏季温度较高，导致微生物粘泥滋生较快，粘泥在列管高温段内部沉积，影响流量。在持续高温的状态下形成了较硬的碳酸钙垢。

　　清洗方法选择

　　物理清洗与化学清洗想结合

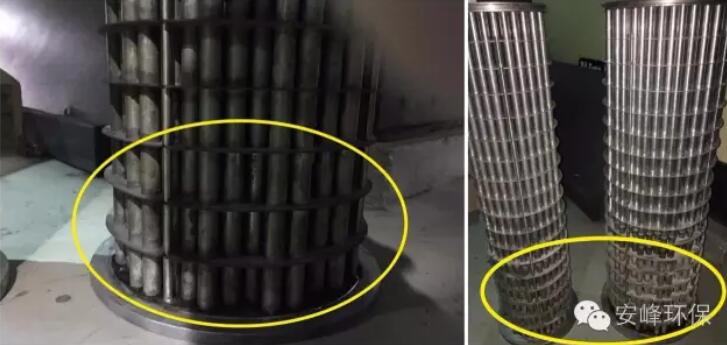

　　▲清洗前后对比

　　总结：

　　1、做好预防工作。查看水处理效果以及定期点检空压机进出水温度。根据现场空压机末端负载运行状况及空压机进出水温度判断列管是否结垢。

　　2、如有结垢，根据现场需求选择合适的清洗方式。
