某环保发电公司是集垃圾处理和能源产生为一体的公司，每天接受来自市区各类垃圾约2800/吨。这些垃圾在发电厂内经过分类、发酵、燃烧、过滤等复杂的步骤，分解为无害气体、残渣及电力。公司每日产生的电力，足够30万户人每日所需用电，有效的把垃圾转换为能源，实现了垃圾的回收再利用。

　　安峰环保技术人员于2020年6月25日-2020年6月28日对电厂冷凝器除垢清洗。在清洗过程中冷凝器循环水浊度升高，耗药剂量较大。清洗终点后拆冷凝器金属本色可见。完成清洗过后冷凝器端温差明显下降。6月28日两台冷凝器半侧清洗全部完成，清洗挂片腐蚀率在控制内，已达到预期除垢清洗效果。

　　项目名称

　　某发电厂冷凝器清洗项目案例

　　服务介绍

　　冷凝器除垢清洗技术服务

　　项目概述

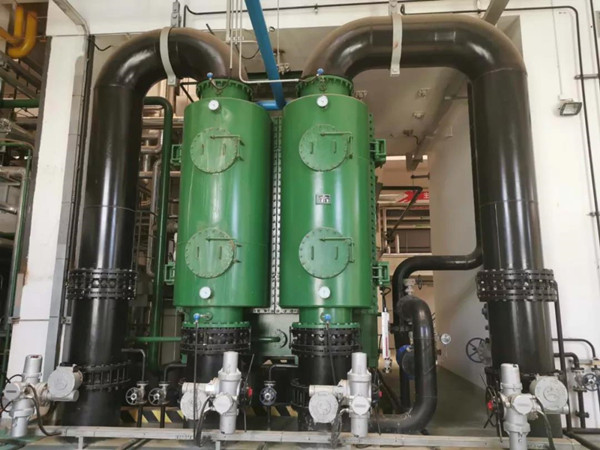

　　电厂现场情况：共有2台冷凝器换热器，已运行3年，目前管程的表面结成一层水垢，水垢的传热系数相比于金属大大降低，不锈钢热传导系数：17.5W（m.℃）碳酸钙垢热传导系数：0.58-6.96W（m.℃）故目前已严重影响正常生产。

　　现场冷凝器目前端差为8-10℃，现代大型冷凝器在设计负荷下能达到最小端差为1-3℃，故由此可初步判断目前现场冷凝器已经存在较严重结垢现象。

　　01

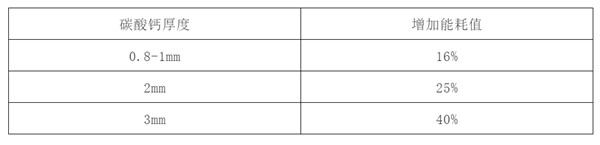

　　水垢对能耗的影响

　　根据美国能源部《非化学技术模式和硬度控制》提供的数据，经中国科学院专家验证：

　　02

　　工艺流程

　　2020年6月25日-2020年6月28日对发电厂冷凝器除垢清洗，本次清洗采用化学清洗。

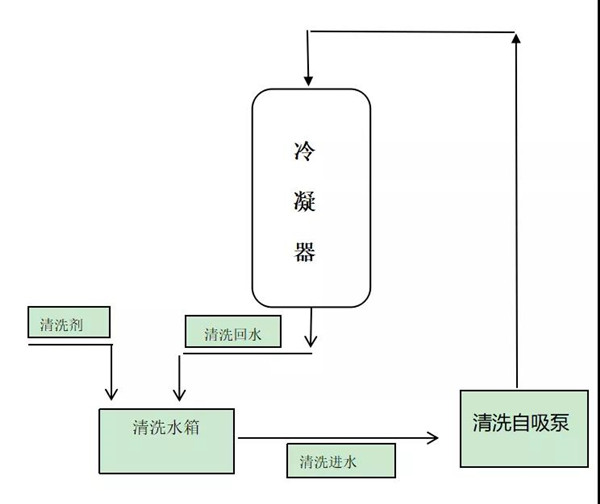

　　单机清洗流程图如下：

　　03

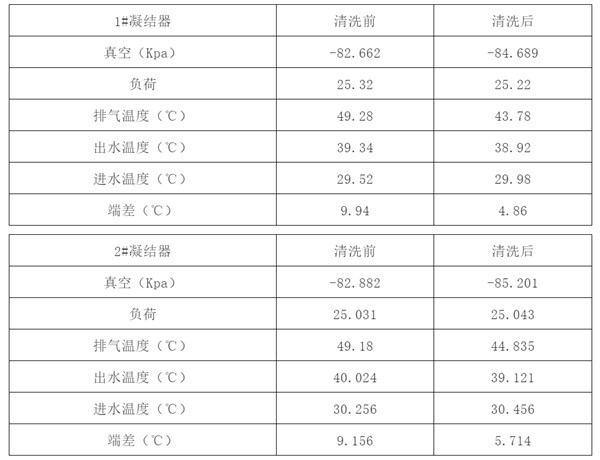

　　清洗前后数据对比

　　1#凝结器清洗前后真空差2.2027Kpa、端差5.38℃。

　　2#凝结器清洗前后真空差：2.319Kpa、端差：3.442℃1#凝结器清洗前后

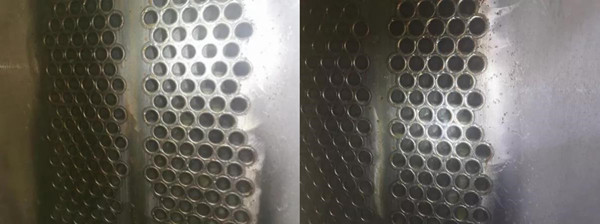

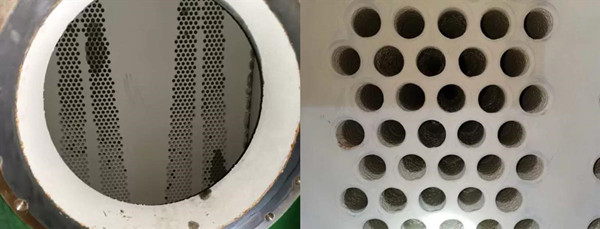

　　1#冷凝器清洗前

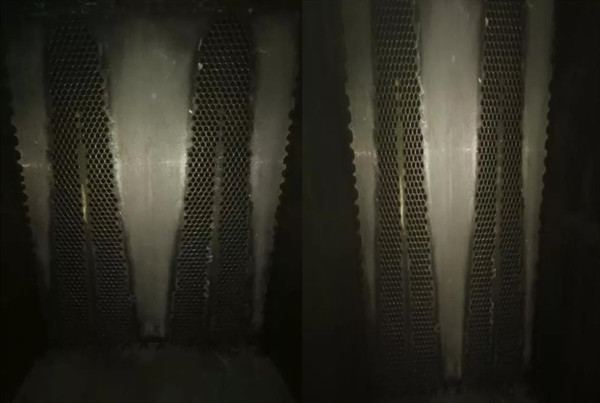

　　1#冷凝器清洗后照片

　　知识小科普

　　01

　　什么是汽轮机凝汽器端差？

　　1.凝汽器压力下的饱和水蒸气温度与凝汽器冷却水出口温度之差称为端差。

　　2.对一定的凝汽器，端差的大小与凝汽器冷却水入口温度、凝汽器单位面积蒸汽负荷、凝汽器铜管的表面洁净度，凝汽器内的漏入空气量以及冷却水在管内的流速有关。一个清洁的凝汽器，在一定的循环水温度和循环水量及单位蒸汽负荷下就有一定的端差值指标，一般端差值指标是当循环水量增加，冷却水出口温度愈低，端差愈大，反之亦然；单位蒸汽负荷愈大，端差愈大，反之亦然。实际运行中，若端差值比端差指标值高得太多，则表明凝汽器冷却表面铜管污脏，致使导热条件恶化。

　　02

　　端差增加的原因有：

　　1.凝器铜管水侧或汽侧结垢；

　　2.凝汽器汽侧漏入空气；

　　3.冷却水管堵塞；

　　4.冷却水量减少等。

　　03

　　凝汽器端差大的危害

　　1.凝汽器铜管、不锈钢管或钛管结垢、堵塞、脏污，影响换热效果。

　　2.汽轮机排汽温度高。

　　3.凝汽器真空系统泄露等原因造成的真空度低。

　　4.凝汽器循环水流量不足。

　　5.凝汽器水侧上部积空气未排出。

　　6.凝汽器集水井水位高，淹没铜管。

　　7.表计误差等其它原因。
