中水回用和MBR技术项目探究

　　“中水”水质主要是基于生活饮用水水质和允许排放污水水质之间，因此是相对于自来水和污水来说的。为了创建绿色环境，本项目实施中水回用工程。本工程收集了生活污水，淋浴废水，并在在处理后达到了杂用水水质标准，产水进行回用。


　　1水量和水质

　　1.1水量。本项目最高生活给水量1000m3/d，根据GB50336—2006，中水量QY=∑a．B．Q．b=800m3/d。

　　1.2水质。进水水质：COD400mg/L．BOD5200mg/L，SS200mg/L，氨氮25mg/L，色度80，pH6～9。设计限值：COD≤30mg／L，BOD5≤l0mg/L，SS≤5mg/L，氨氮≤l0mg/L，色度≤30，pH6～9。实测本项目出水：BOD5．4mg/L，氨氮7．6mg／L，色度<5，pH6．68。本工程出水水质遵循《城市污水再生利用城市杂用水水质》(GB/T18920—2002)中冲厕、道路清扫、城市绿化的用水水质标准。

　　2设计原则

　　（1）在保障出水水质的条件，先选择先进、成熟的工艺，自动化程度比较高。（2）有效合理布局，提升土地使用率，避免二次污染。（3）节能减耗，减少总投资，有效发挥项目的社会、经济还有环境效益。根据以上的原则，选择“MBR主工艺”，并搭配CIO2消毒，系统自动控制。

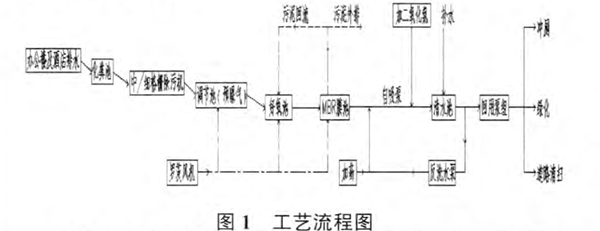

　　3工艺流程和特点


　　详细说明：办公楼和酒店的生活排水和洗浴废水，汇入到化粪池进行消化分解，这样的上清液自流进入到本中水系统。即先经过格栅井，之后再至曝气调节池；再经过自流进生化池进行生化处理；膜池抽吸泵将清水抽吸出来完成泥水分离；MBR膜产水经过CIO2消毒之后送到清水池，之后通过回用泵组送往各回用点（办公楼内冲厕、及建筑附近的绿化和道路冲洗）。本套中水系统布置在本建筑的负二层。

　　系统主要有以下特征：

　　（1）MBR技术可以使得污水中有机物和氨氮有效降解，又能通过氯剂消毒使得将全部病原微生物彻底杀灭，防止病原菌的泄露，提升出水安全性。

　　（2）占地小，自动化程度高。

　　主要构筑物

　　4.1调节池。

　　调节池。在调节池内设置穿孔曝气管预曝气。调节池可以均衡水量、水质，地下RC结构，根据GB50336-2006，调节池V=800X37.5%=300M3=10M2X3.5。

　　4.2MBR生化池。在膜池入口设有栅隙1mm的膜格栅，MBR包括好氧池、膜池、反洗加药、鼓风机等。主要参数如下：

　　(1)设计流量：800m3d(33.3m3/h)

　　(2)好氧曝气池：HRT3.3h，有效容积110m3=37M2X3.5215,微孔曝气器，数量：126只

　　(3)膜池：HRT5.3h，有效容积176m3=58.7M2x3.5选PVDF膜，通量取14L/M2H，单片膜面积10M2，膜片数=33.3m3/h÷(14L／M2Hxl0M2)=240片，设计20片／组，共12。

　　4.3设备间

　　(1)自吸水泵：Q=40m3/h，H=16m，2台
