什么是循环水缓释阻垢剂？常规的解释为：在根据循环冷却水补水水质数据，科学设计循环冷却水系统运行水质管理范围后精准投加进系统内防止水垢产生和金属腐蚀保障系统正常运行的化学药品，为缓蚀阻垢剂。

　　循环水缓蚀阻垢药剂为什么要做定性试验？

　　1.循环冷却水系统基础水源补水水质不一：

　　如：自来水、地下水、软化水、中水回用水……等

　　2.水源地理位置不一：

　　如长江上、中、下游水质存在较大区别。

　　3.水期不一：

　　地表水在枯、丰、贫水期水质存在较大波动。

　　4.系统的运行工艺条件：

　　系统材质、换热工况温度、末端换热器流速……等

　　每个系统的运行工况不一，采用的系统补水水质条件不一，要达到良好的阻垢缓蚀效果就需要有针对性的药剂进性保养处理。

　　这样就需要对不同运行工况不同补水水质的系统所投加的缓蚀阻垢剂进性缓蚀阻垢性能试验选型。

　　具体试验案例如下：

　　中昊晨光研究院项目无磷缓蚀阻垢剂性能实验报告

　　1.前言

　　无磷缓蚀阻垢剂CM7000由具有多官能团的无磷整合阻垢剂及缓蚀剂等多种药剂复配而成,经过缓蚀阻垢性能试验完全适用于中昊晨光研究院现场闭式冷却塔外循环冷却水在5倍浓缩水处理条

　　件下缓蚀阻垢的性能需求。

　　2腐蚀试验

　　采用循环冷却水处理用缓蚀阻垢剂性能评定标准SH2604.12—2001.

　　2.1、仪器设备

　　旋转挂片腐蚀试验仪2000ml普通烧杯

  2.2、试验条件

　　试验用水根据现场补充水配置而成.

　　试验温度∶控制温度在40.0士1℃;

　　旋转速度:试片旋转速度为75转/分钟;

　　试验时间:从试片挂入温度为40.0土1°℃的试验中2019年9月27日10:30起至2019年9月30日

　　10:30试验终止，试验时间共计72小时;

　　试片:采用标准Ⅱ碳钢试片，且试片不经过预膜处理;

　　2.3试验步骤:

　　准备好腐蚀试片，处理并称重，调整好腐蚀测试仪。取补充水，用容量瓶准确量取2000mL

　　分装于烧杯中，加入CM7000缓蚀阻垢剂90ppm，搅拌均匀后放置于旋转挂片试验仪60±1°℃的恒

　　温水浴中，保持液位不变。浓缩至补充水的5倍，调整水温到40+1℃,之后将试片固定在腐蚀测试仪的挂片器上，试验计时开始。在此浓缩和试验过程中，滴加疏酸，使PH值始终保持在8.4±0.2范围内。试验计时后，为保持液位不变，需不定时补充去离子水。72小时后，取出试片，处理后称重.计算.

　　2.4试验结果:

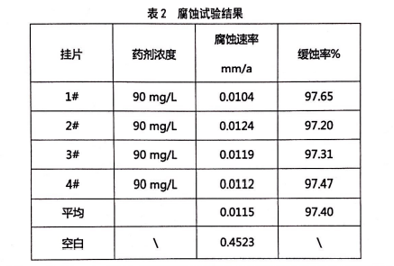

　　表2腐蚀试验结果

　　由试验结果可以看出，CM7000无磷缓蚀阻垢剂针对中昊晨光研究院现场水质具有良好的缓蚀性能，其结果远远低于国标GBT50050-2017工业循环冷却水处理设计规范中腐蚀率控制标准<

　　0.075mm/a.

　　3、阻垢试验

　　采用碳酸钙沉积法《冷却水分析试验方法》401-1993.

　　3.1、仪器

　　多孔恒温水浴锅刻度烧杯:1000mL容量瓶:500mL

　　移液管:10,15mL3.2。试验用水同上

　　3.3、试验过程

　　在1000mL的烧杯中，准确的加入阻垢剂，然后量取1000g配置水加入到烧杯中。

　　将烧杯置入已升温的恒温水浴中进行8O℃温度蒸发浓缩。浓缩过程中，滴加硫酸，使PH值保持在8.4±0.2范围内。当试液蒸发到浓缩倍数为5倍时，取出烧杯，将试液转移到500mL的容量瓶中，摇晃均匀，加盖，继续置于80°C的水浴中，从2019年9月28日8:30计时至2019年9月28日18:30恒温静置10h.

　　静置10h后，关闭电源，根据分析时间的要求，可进行自然冷却或放入冷水中快速冷却至室温。过滤后分析水样中钙离子的浓度。

　　试验中应同时进行不加阻垢剂而其他步骤相同的空白试验加以对比.

　　3.4、试验结果

　　由实验结果可以看出，CM7000无磷阻垢缓蚀剂具有良好阻垢性能。

　　4、结论

　　无磷缓蚀阻垢剂CM7000经过缓蚀阻垢性能试验论证,完全适用于中昊晨光研究院现场闭式冷却塔外循环冷却水在5倍浓缩水处理条件下缓蚀阻垢的性能需求。
