某半导体封装测试生产废水处理项目案例

文章出处:苏州安峰环保作者:人气:0发表时间:2023-01-18 14:01:24【

  客户简介:马来西亚企业,是世界领先的半导体封装与测试供应商,总部位于马来西亚,为全球客户提供最广泛的半导体封装与测试服务,在业界被誉为最有经验的代工引领者。


  项目所在地:江苏省苏州工业园区


  项目简介:半导体封装测试生产废水处理项目,包含了5G射频模组回流焊和清洗工艺所产生的废水,由于废水中含有氮、磷,考虑新建项目需满足《江苏省太湖水污染防治条例》相关环保要求,废水处理系统需做到废水零排放。经处理后的清水全部回用于循环冷却水补水,蒸发浓缩液委外处置。


  进水水质:pH=10-11、COD≤1200mg/L、TN≤40mg/L、Cu≤1.8mg/L、TP≤7.5mg/L


  出水标准:零排放,GB/T50050-2017《工业循环冷却水处理设计规范》

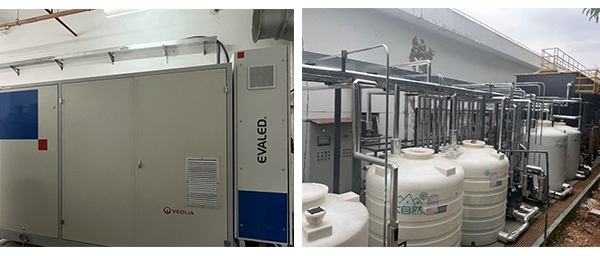

  现场照片:


安峰环保

安峰环保专业水处理团队

此文关键字: 工程案例
